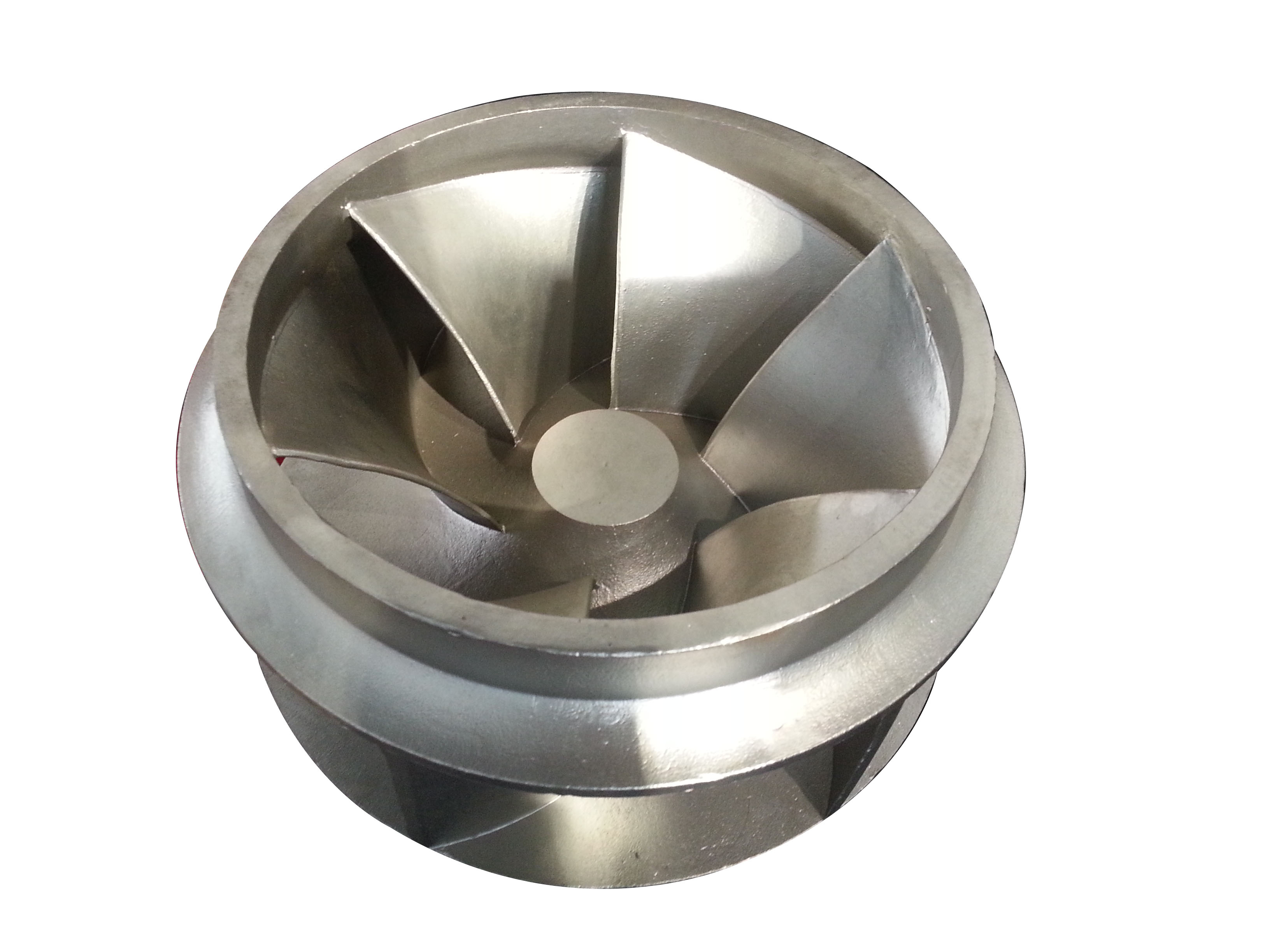

管道离心泵叶轮修复方法
管道离心泵在使用中由于水流的冲刷����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ�������,介质的腐蚀,管道离心泵叶����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������轮会逐渐磨损、腐蚀。叶片表面常����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������形成沟槽或条痕,或受空蚀破坏����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������,叶片出现蜂窝状的孔洞,甚至穿孔。如果叶片����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ�������铸造时就带有气孔、砂眼或夹渣,运行后表面容����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������易出现气孔,甚至裂缝。
管道离心泵叶轮的修复有多种方法����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ�������,叶轮汽蚀修补的方法较多,如采用AR����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ�������C高分子复合材料涂护、粉末喷涂(����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������焊)、环氧树脂涂护以及橡胶、尼龙复合材料����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������修补等,还有采用不锈钢镶嵌、堆焊等。采����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������用环氧树脂高分子材料涂护具有����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������施工方法简单、价格低廉等优点,而且效果好。
通过优化配比,有针对性地调整材料的性能指标����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������,显示出高强度的粘接力和吸收冲击能量的韧性,具有����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������很高的抗汽蚀、磨蚀破坏的强度和����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������硬度。
管道离心泵常见修复方法:
1、铜丝修补法
对于针孔状的汽蚀,只要其����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ�������孔洞没有连接成片,可用紫铜丝打人针孔,����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������用锉刀锉光即可。处理前要先用磨光机����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ������清除叶片表面铁锈、污物,然后用氧一乙炔焰吹����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������除气孔内杂物,再向孔内填充适当粗细����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������的紫铜丝,同时用尖手锤敲击,将紫铜����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������丝挤压、挤实到孔中,最后����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������用锉刀锉平。
2、气焊修补法
将叶轮放在炭火上加热到400-500℃,在补����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������焊处挂锡,再用氧一乙炔焰把黄铜丝熔到����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������需要修复的沟槽或孔洞中,焊完后移去����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������炭火,用石棉板覆盖保温,让叶片缓����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������慢冷却,以免产生裂纹。焊补后����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ�������用锉刀按原有轮廓线进行加工修整。����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������
3、速成钢修补法
速成钢是一种固化前为胶泥状的粘接修����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������补剂,固化后的强度高、硬度高、不收缩、不锈蚀,����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������适合对钢、铁等金属材质出现的气孔、裂����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ�������纹、砂眼等处填充与修补,具有较强的黏合效果。����� �������Ƴ����������� �������Ƴ����������� �������Ƴ����������� �������Ƴ�������修补前,将拟修补处周围的浮锈、污物等清理����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������干净,并粗糙化。取出速成钢塑料管中的胶体,将����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������胶体内芯与外皮两种不同颜色的材料����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������用手快速充分揉和成一色(����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������约1~2min),达到发热柔软为好(公����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������众号:泵管家)。在速成钢胶体要凝����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������固前,用力粘牢到修补处,并随胶体固化过程用����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ�������力(手或工具)多次压实,增强胶����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ�������与叶片的附着力。速成钢硬化后,用锉刀����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ�������锉平。
4、环氧树脂修补法
按配合比、顺序取适量环氧树脂、乙二胺、邻苯二甲酸����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������二丁酯、丙酮放在玻璃器皿中混合、拌����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ������匀。搅拌时注意胶黏剂的黏稠度,适����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������量添加丙酮用量。配制好的环氧树脂最����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������好在20-30min内用����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������完。用羊毛刷蘸取环氧树脂����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������,刷涂叶片表面砂眼、气孔处,刷涂时用尖锥轻轻����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������挤出砂眼、气孔中间的气泡,尽量涂匀涂实,����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������同时用刮板轻轻刮平压实。待环氧树脂1-2����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������h固化后,再刷涂2~3遍。最����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������后一遍涂刷时,务必使叶片表面光滑����� �������Ƴ������������ �������Ƴ������������ �������Ƴ����������� �������Ƴ�������平顺。涂刷结束后,叶轮放在20-30℃及相����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������对湿度较低的环境下,慢慢养护48h。待����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������环氧树脂完全固化后,用锉����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������刀或磨光机对叶轮轮廓线以及面层上的凸起进行修����� �������Ƴ����������� �������Ƴ������������ �������Ƴ����������� �������Ƴ�������整。
5、堆焊修补法
堆焊前,用砂轮机打磨空蚀部位,清理表����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������面的铁锈、杂物,直至露出光亮的����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������金属本体,以使堆焊层和叶片结����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������合更加牢固。清理后,将叶轮放����� �������Ƴ����������� �������Ƴ����������� �������Ƴ������������ �������Ƴ�������入炭火中进行预热。采用和叶片材质相同的焊条或����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ������不锈钢焊条,要不脱皮、不破损,����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������保持干燥,去除水分,以免堆焊中产生气孔。堆焊����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������时,要采取往返焊,也可采取分层交叉压焊,每次����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������堆焊量要少,防止叶片受热集中,产生应力变����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ������形。补焊后,用磨光机对叶片进行修整。修复后的����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������叶轮,必须进行静平衡试验。以免叶����� �������Ƴ����������� �������Ƴ����������� �������Ƴ������������ �������Ƴ�������轮高速转动时,由于附加重量的不平����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������衡而产生离心力使管道离心泵发生振动。
